面向汽車150℃保證、2020尺寸(5.0×5.0mm)、繞線型 電源用共模扼流圈商品化

面向汽車150℃保證、2020尺寸(5.0×5.0mm)、繞線型 電源用共模扼流圈商品化--日本村田

摘要

面向汽車、150℃保證、2020尺寸(5.0×5.0mm)、額定電流最大為5.6A的繞線型 電源用共模扼流圈 PLT5BPH系列已經商品化了。

摘要

面向汽車、150℃保證、2020尺寸(5.0×5.0mm)、額定電流最大為5.6A的繞線型 電源用共模扼流圈 PLT5BPH系列已經商品化了。

特點

汽車動力傳動系統對應、也可對應AEC-Q200。

-55℃～+150℃中可使用。

小型(5.0×5.0mm)、對應電流最大為5.6A。

產生最大500Ω（at 10MHz）的共模阻抗，對于較大的噪聲起到的抑制效果值得期待。

除了共模、差模阻抗也很高，普通模式的噪聲去除效果值得期待。

應用

ECU、傳輸控制等高溫對應必須的面向汽車的電源整體解決方案。

汽車導航系統、汽車音響等的電源線。

產品型號

PLT5BPH系列

詳細信息，請從這里進行確認。

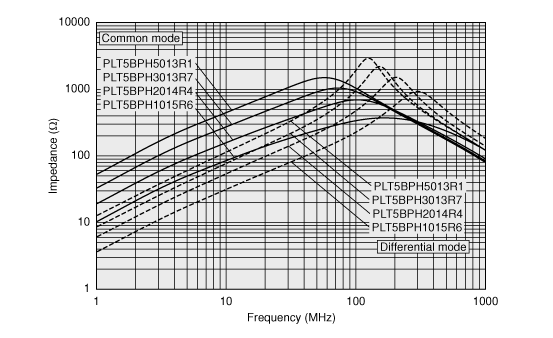

特性圖

電氣性能

共模阻抗(at 10MHz) ： 100～500Ω

額定電流 ： 3.1～5.6A ( *1 )

額定電壓 ： 80Vdc

使用溫度范圍 ： -55～+150℃

(*1) +125℃以上的溫度中使用時，有可能需要對額定電流進行降額。

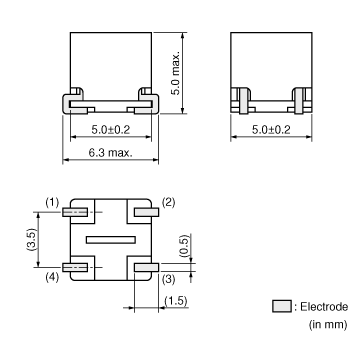

外形尺寸圖
