MLCC的挑戰 1206/1210尺寸 擴充100μF以上范圍的產品陣容

MLCC的挑戰 1206/1210尺寸 擴充100μF以上范圍的產品陣容

摘要

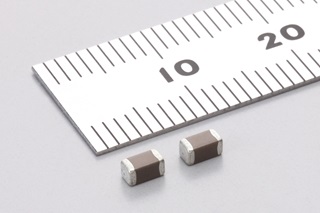

株式會社村田制作所的多層陶瓷電容器（GRM系列）的1206（3.2×1.6mm）尺寸、1210尺寸（3.2×2.5mm），擴大了超過100μF范圍的產品陣容，其中追加了150μF、200μF、300μF產品。

背景

隨著電子設備的功能不斷強化，筆記本電腦、服務器、通信基礎設施等各種應用的電源電路設計，對能減少貼裝面積、高頻的元器件要求也越來越高。我公司開發大容量多層陶瓷電容器并擴充產品陣容，作為上述解決方案之一。

服務器用途已經有使用案例，近幾年需求也在不斷增長。

特征

本產品在100μF以上范圍內，與一般使用的聚合物電容器相比，實現了更低ESR及小型化。由于ESR小，有時也可使用靜電容量比聚合物電容器小的MLCC替代。

此外，如在電路中并聯多個MLCC來確保靜電容量，則可使用大容量產品替代，減少元器件個數。

用途

用于電腦、服務器、網絡設備、通信基礎設施用低壓驅動IC（CPU網絡處理器等）的去耦

品名

1206尺寸、X5R特性、150μF、M偏差（±20%）、額定電壓為6.3V時：

GRM31CR60J157ME11

1206尺寸、X5R特性、220μF、M偏差（±20%）、額定電壓為6.3V時：

GRM31CR60J227ME11

1210尺寸、X5R特性、330μF、M偏差（±20%）、額定電壓為4V時：

GRM32ER60G337ME05

GRM系列產品陣容請點擊此處

電氣性能

溫度特性：

X5R、X6S

額定電壓：

2.5～6.3Vdc

靜電容量：

150μF、220μF、330μF

容量偏差：

M偏差（±20%）

工作溫度范圍：

-55℃～85℃（X5R）

-55℃～105℃（X6S）

外形尺寸圖

1206尺寸：L=3.2±0.3, W=1.6±0.3, T=1.6±0.3 （單位：mm）

1210尺寸：L=3.2±0.3, W=2.5±0.2, T=2.5±0.2 （單位：mm)

生產體制

量產中

術語說明

X5R特性:

溫度特性在-55℃~85℃范圍內，靜電容量變化率在±15%內的特性。

X6S特性:

溫度特性在-55℃~105℃范圍內，靜電容量變化率在±22%內的特性。
