TSS半導體放電管選型及應用電路發布日期：(2024/5/23) 點擊次數：180 |
|
|
1. TSS工作原理 半導體放電管TSS(Thyristor Surge Suppressors)是一種采用半導體工藝制成的PNPN結四層結構器件，其伏安特性與晶閘管類似，具有典型的開關特性。一般并聯在電路中應用，正常工作狀態下半導體放電管處于截止?fàn)顟B(tài)，當電路中由于感應雷、操作過電壓等出現異常過電壓時，半導體放電管快速導通泄放由異常過電壓導致的異常過電流，保護后端設備免遭異常過電壓的損壞，異常過電壓消失后，半導體放電管又恢復至截止?fàn)顟B(tài)。需要注意的是，半導體放電管的反向截止電壓要大于被保護電路的z大工作電壓，否則會影響被保護電路的正常工作和TSS的使用壽命。 2. TSS主要參數 ·斷態電壓 VRM 與漏電流 IRM：斷態電壓 VRM 表示半導體過壓保護器不導通的z高電壓，在這個電壓下只有很小的漏電流 IRM。 ·擊穿電壓 VBR：通過規定的測試電流 IR(一般為 1mA)時的電壓，這是表示半導體過壓保護器開始導通的標志電壓。 ·轉折電壓 VBO 與轉折電流 IBO：當電壓升高達到轉折電壓 VBO(對應的電流為轉折電流 IBO)時，半導體過壓保護器完全導通，呈現很小的阻抗，兩端電壓VT立即下降到一個很低的數值(一般為5V左右)。 ·峰值脈沖電流 IPP：半導體過壓保護器能承受的z大脈沖電流。 ·維持電流 IH：半導體過壓保護器繼續保持導通狀態的z小電流。一旦流過它的電流小于維持電流 IH，它就恢復到截止?fàn)顟B(tài)。 ·靜態電容 C：半導體過壓保護器在靜態時的電容值。

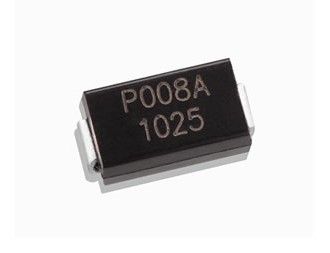

3. TSS特點 優點： ·擊穿(導通)前相當于開路，電阻很大，漏電流小，一般為幾微安甚至零點幾微安; ·擊穿(導通)后相當于短路，TSS管兩端電壓接近0V，可通過很大的電流z大幾百安培，VT壓降很小; ·具有雙向?qū)ΨQ特性。 ·響應速度都很快，ns 級。 ·擊穿電壓一致性好。 ·封裝有SMA/DO-214AC,SMB/DO-214AA,TO-92,DO-15,DO-27等，目前以SMA,SMB為主流。 缺點： ·通流量較小，只有幾百 A。 ·擊穿電壓只有若干特定值。 · 電容較大，有幾十至幾百pF。 4. TSS 選型 1)VDRM：截止電壓須大于被保護的電路的z大工作電壓，小于z大極限電壓。否則的話，不僅影響被保護電路的正常工作，還影響TSS的使用壽命; 2)VS：轉折電壓須大于設備信號正常工作電壓，小于設備z大極限電壓; 3)IH：維持電流須大于設備的工作電流; 4)C：寄生電容根據電路所允許的插入損耗或信號傳輸?shù)念l率選擇; 5)IPP:z大瞬間峰值電流IPP須大于通訊設備標準的規定值; 6)Pw:半導體放電管處于導通狀態時，所損耗的功率應小于其額定功率; 7)由于半導體放電管是一種開關型過電壓保護器件，導通后電壓比較低，為此不能單獨應用在較高的電源線保護中; 8)一般并聯在電路之中。
5. TSS 運用領域 半導體放電管TSS廣泛應用于通信、安防、工業等電子產品的通信線保護中。 1、RS232/RS422/RS485 接口 2、XDSL 和 ISDN、HDSL 傳輸設備 3、用戶前端設備，如：電話機、傳真機、Modem 4、T1/E1接口 5、儀器儀表、及其配線架、以太網、CATV設備 6、安防產品、遠程監控、遠程抄表等產品中
