成都電子元器件 |半導體放電管工作原理、特性及選型指南發布日期：(2023/8/24) 點擊次數：292 |
|
|

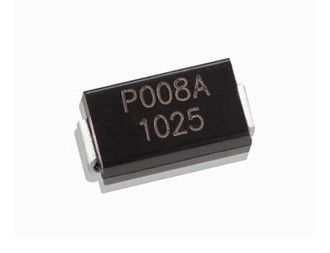

一、半導體放電管工作原理 半導體放電管，TSS（Thyristor Surge Suppressors），也稱浪涌抑制晶閘管，，是一種采用半導體工藝制成的PNPN結四層結構器件，其伏安特性與晶閘管類似，具有典型的開關特性。一般并聯在電路中應用，正常工作狀態下半導體放電管 處于截止?fàn)顟B(tài)，當電路中由于感應雷、操作過電壓等出現異常過電壓時，半導體放電管快速導通泄放由異常過電壓導致的異常過電流， 保護后端設備免遭異常過電壓的損壞，異常過電壓消失后，半導體放電管又恢復至截止?fàn)顟B(tài)。 二、半導體放電管特點特性 1、 精確的導通擊穿電壓，反向截止電壓范圍為6V-600V； 2、 快速的響應速度快：小于1nS 3、 在8/20μs波形下通流量為幾百安培； 4、低結電容，電容值在幾十皮法至一百多皮法； 5、 漏電流小，一般為幾微安甚至零點幾微安； 6、 有插件、貼片、陣列式等封裝形式； 三、半導體放電管選型指南 1.半導體放電管的反向截止電壓要大于被保護電路的Z大工作電壓，否則的話，不僅影響被保護電路的正常工作，還影響TSS的使用壽命； 2.Z大瞬間峰值電流IPP須大于通訊設備標準的規定值； 3.轉折電壓要小于被保護電路所允許的Z大瞬間峰值電壓； 4.半導體放電管處于導通狀態時，所損耗的功率應小于其額定功率； 5.如果想要使半導體放電管通過大的浪涌電流后自復位，器件的維持電流IH須大于系統所能能提供的電流值；  • VDRM：反向截止電壓，也稱斷態重復峰值電壓，斷態時刻施加的包含所有直流和重復性電壓分量的額定Z高瞬時電壓； • IDRM：反向Z大漏電流，也稱斷態重復峰值電流，是指施加斷態重復峰值電壓VDRM產生的峰值斷態電流； • IH：維持電流，維持晶閘管通態的Z小電流； • VT：通態電壓，在規定通態電流IT條件下器件兩端電壓； • IT：通態電流，在通態條件下，流過器件的電流； • VS：開關電壓，開關電壓定義為器件轉換進入通態前，在擊穿區終點時器件兩端的瞬時電壓； • IS：開關電流，在開關電壓VS條件下流過器件的瞬時電流； • VPP：峰值脈沖電壓，給定波形下半導體放電管可通過的Z大峰值脈沖電壓值； • IPP：峰值脈沖電流，給定波形下半導體放電管可通過的Z大峰值脈沖電流； 五、半導體放電管典型應用 半導體放電管TSS廣泛應用于通信、安防、工業等電子產品的通信線保護中，電話機、傳真機、Modem、XDSL終端、T1/E1接口、儀器儀表、及其配線架、RS485/232數據線、以太網、CATV設備、安防產品、遠程監控、遠程抄表等產品中。 成都吉朗科技有限公司是安升電子（深圳）有限公司在西南的分公司，專業從事電子元器件代理配套和提供技術支持等服務，在這一領域深耕了17年，主營產品有電容、電阻、電感、二三極管、MOS、IC、保護器件、晶振等；客戶遍布全球，在通訊、汽車電子、工控、儀器儀表、醫療等各領域與客戶緊密合,如有需要，歡迎來電咨詢！ |
|
