現代電子技術的不斷發展，集成電路廣泛應用于各種電子設備中，其抗過電壓能力差，為了提高設備的可靠性，必須提高與加強這些設備防護過電壓能力，安裝浪涌保護器件是解決瞬間過電壓?jiǎn)栴}的有效方案。如何正確合理的使用浪涌保護器件，并實現它們之間的合理配合，從而達到應有的防護效果，是過電壓保護設計的基礎，否則不僅達不到保護效果，反而導致一些異常情況。

本文通過實際案例，分析說明應該如何正確合理使用浪涌保護器件。

一 保護器件安裝位置

保護器件在電路中與其他器件的相對位置不同，對接口的防浪涌性能影響是不一樣的，保護器件應該靠近接口端放置，防止浪涌進入設備內部，若防浪涌器件和其他功能器件如濾波器件、熱敏電阻等共存的場合，優先應該考慮先防浪涌。

上圖是220V端口的差模、共模浪涌保護原理圖，同時使用負溫度系數熱敏電阻NTC抑制開機瞬間大的沖擊電流。浪涌試驗?zāi)�擬波形是1.2/50us&8/20us波形，大部分能量在幾十微秒內釋放；在差模浪涌試驗中，浪涌電流通過NTC,然后通過MOV形成回路，NTC的額定電流一般幾安培，在6000V/3000A組合波試驗中，流過NTC的電流（具體電流值和回路阻抗有關）遠遠大于其額定值，多次浪涌沖擊后造成NTC損壞。正確的方法是將壓敏移到NTC前端，使浪涌大電流不經過NTC。Fuse是防止電氣火災及保護設備的安全，對于壓敏等器件組成的防護電路，必須配有保險絲，以避免發生安全問題，所以保險絲放置在最前端，但是必須考慮選用合適熱熔值的保險絲，保證浪涌測試時保險絲不熔斷，電路短路異常時及時熔斷。

二  多級保護

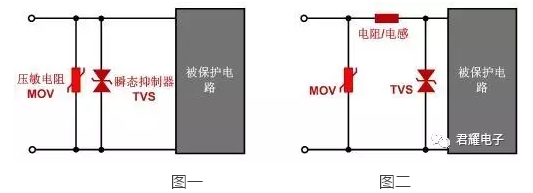

為了將浪涌電壓限制在被保護設備可承受的范圍之內，往往需要多級保護，當進行多級防護不能簡單地把不同通流量、不同響應速度的器件直接并聯在一起；下圖一所示就是一個不合理的應用，由于瞬態電壓抑制器TVS響應速度遠快于壓敏電阻MOV，所以TVS先導通，導通后TVS箝位電壓可能低于壓敏擊穿電壓，壓敏電阻不導通，巨大的浪涌能量會直接導致耐流能力低的TVS損壞，無法發揮MOV通流量大的優勢。如欲達到壓敏先開通，應按圖二的方法設計，保護器件之間串聯一個元件，可以是電感、電阻、熱敏電阻等，我們稱之為保護器件的“退耦隔離”，通過隔離使兩個保護器件達到能量協調，第一級壓敏電阻MOV承受大能量沖擊，第二級瞬態電壓抑制器TVS吸收殘余能量，同時降低殘壓保護后級設備安全。

三 保護器件寄生參數

保護器件兩極間存在固有的電容值，在高速傳輸?shù)男盘?hào)電路中，浪涌保護時，必須考慮浪涌保護器件的電容值，往往忽略這點，會導致產生信號完整性問題。

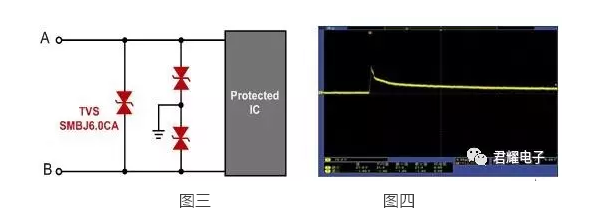

RS-485通信具有傳輸距離遠、相對高的傳輸速率、控制方便等優點，廣泛的應用于工業控制、儀表、通訊設備等領域。為了保護RS-485網絡，確保系統安全，必須使用浪涌保護器件，避免總線在受外界干擾時損壞RS-485收發器。下圖三是使用TVS保護RS-485總線的使用案例。選用TVS型號為SMBJ6.0CA，其電容值大于2000PF，此方案對于通訊速率低，節點數少、傳輸距離短，其電容值對信號沒有影響，不會導致信號收發異常；但是在RS-485總線上節點數多，傳輸距離遠，傳輸速率高的應用場合，此時并聯的SMBJ6.0CA其電容值過大會導致信號產生衰減畸變，從而導致信號傳輸異常。針對以上節點數多，傳輸速率高的場合可以選用半導體放電管。半導體放電管是基于PNPN結構的負阻型器件，其有漏電流低、電容值低（一般小于100pf）、精確導通、快速響應的優點，是信號端口防浪涌的可靠器件。君耀的B6SA半導體放電管，其電容值約80pf，漏電流小于5uA，可以承受10/700us模擬雷電波形4KV浪涌沖擊，其在4KV下的殘壓不超過40V，實測殘壓波形如圖四所示。

本文列舉了一些了保護器件常見的使用誤區的案例，通過這些案例，分析說明如何正確使用保護器件，供設計人員參考借鑒。選擇使用浪涌保護器件必須保證不影響電路的正常工作，保護器件必須滿足可以承受浪涌測試要求，同時將浪涌電壓限制在被保護設備可以承受的范圍之內。每種保護器件并非萬能，各有優缺點，應多了解各種器件性能、特點，同時針對被保護對象的特點、要求，靈活的設計保護電路，才會取得滿意的防護效果。
