【技術干貨】用于汽車電子12V和24V系統電壓拋負載防護的插件式瞬態抑制二極管

【技術干貨】用于汽車電子12V和24V系統電壓拋負載防護的插件式瞬態抑制二極管

隨著新一代信息技術向制造領域快速滲透，現代工業信息化發展已邁入智能制造的歷史新階段。在不斷的整合和創新中，新的工業制造種類迅速崛起，并成為重塑產業格局，引領人類生活潮流的主導力量，這其中被稱為駕馭人類未來交通的汽車工業尤為引人注目�？焖侔l(fā)展的汽車產業為汽車電子產品提供了廣闊的應用市場，中國汽車電子市場也跟隨汽車產業一起進入快速發展期。

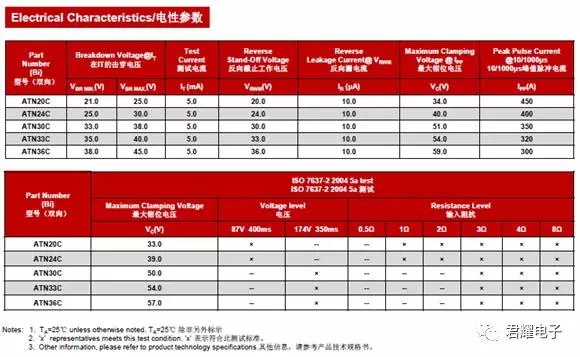

在對汽車電子的開發中，如何提高產品的可靠性和安全性變得至關重要。君耀電子針對于汽車電子產品，全新研發12V和24V系統電壓拋負載防護的插件式瞬態抑制二極管——ATN系列。用于汽車電子產品的第一級防護，包括汽車信息系統（車載電腦）、胎壓監測系統、導航系統、影音娛樂系統、汽車網絡、車載DVD、電子后視鏡、盜車?yán)走_(dá)、防盜報警、自動空調、駕駛錄音機等。

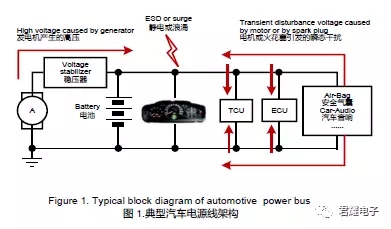

如圖2所示，瞬態抑制二極管并聯連接在電源線上，不會影響被保護電路在正常條件下工作。當有一個異常的瞬態過電壓，瞬態抑制二極管將擊穿，將高電流分流到地并將過壓鉗位到一個安全的水平。當異常過電壓消失后，瞬態抑制二極管將返回到關閉狀態（截止?fàn)顟B(tài)）。

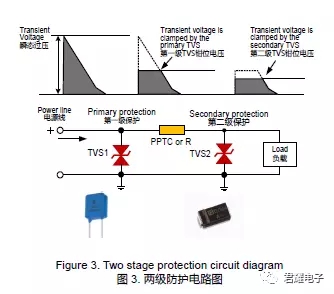

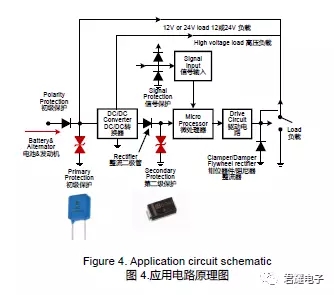

一些高可靠性電路通常采取兩級過電壓保護電路。如圖3所示，大浪涌容量和高電壓保護裝置經常被用于初級保護，以吸收瞬態干擾能量或泄放大部分的能量到地。經過初級保護后，如果瞬態電壓也太高，次級保護的瞬態抑制二極管可以用來鉗位瞬態電壓到一個安全的水平。

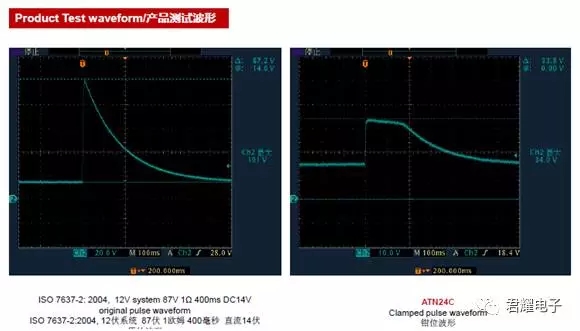

該試驗是模擬拋負載瞬態現象。即模擬在斷開電池（虧電狀態）的同時，交流發電機正在產生充電電流，而發電機電路上仍有其他負載時產生的瞬態；拋負載的幅度取決于斷開電池連接時，發電機的轉速和發電機的勵磁場強的大小。拋負載脈沖寬度主要取決于勵磁電路的時間常數和脈沖幅度。大多數新型交流發電機內部，拋負載幅度由于增加限幅二極管而受到抑制（箝位）。

拋負載可能是因電纜腐蝕、接觸不良或發動機正在運轉時，有意斷開與電池的連接。具有非集中拋負載抑制（脈沖5a）的交流發電機的脈沖形式和參數見圖5和表A。具有集中拋負載抑制（脈沖5b）的交流發電機的脈沖形式和參數見圖6和表A。
