摘要：通過實際的反饋案例說明陶瓷氣體放電管在電源線路應用時出現的失效或燒毀現象，其主要原因?yàn)樘沾蓺怏w放電管的某些特性容易在設計之初被忽視；淺析了在電源線路防護時，陶瓷氣體放電管的重要作用，以及絕緣電阻和耐電壓試驗的電壓與陶瓷氣體放電管的電壓選擇

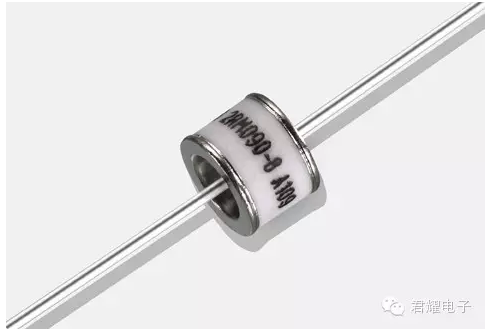

 陶瓷氣體放電管（Gas Discharge Tubes）GDT俗稱防雷管，采用陶瓷密閉封裝，其內部充有惰性氣體，當放電管的兩端出現異常過電壓的時候，內部的惰性氣體會擊穿，此時放電管兩電極間形成低電阻通道，將浪涌電流泄放，從而保護后端的電子電路。

因?yàn)镚DT有浪涌泄放能力強、絕緣阻抗高及結電容低的特點，在電子產品中有著廣泛的應用。它經常會出現在電子產品的網絡接口、電話接口、工業控制總線等信號線路中，也會出現在電子產品的交流或直流電源接口中。通過對近幾年客戶的調查和反饋，我們發現有些工程師對放電管的認識存在一定的誤區，特別是放電管在電源接口的應用上，我們通過幾個典型的案例來進行了解和分析：

        1） 2009年，北京一位儀表產品研發的工程師，反饋他們的儀表自從安裝以來的3個月時間里，陸續從現場返回很多臺燒壞的設備，比率接近10%，燒壞的電路是AC220V接頭到放電管部分，此部分的PCB銅箔多數燒完或燒斷，導致產品無法工作；部分燒毀的電路如圖1

       2）2010年8月，一位工程師反饋他們所生產的一款工業交換機的DC48電源電路燒毀嚴重，毀壞的電路也是電源頭到放電管的回路部分，半年左右從現場返回的不良比率5%左右；

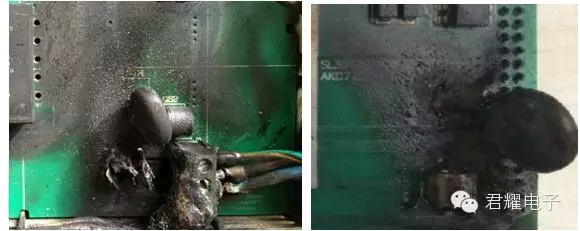

                                                       圖1   燒毀的電路板

類似的案例近幾年屢次發生，損壞的比率往往要高于正常返修率的數倍甚至數十倍，因此這些產品的質量事故都對企業造成了較大的經濟損失，也對企業的品牌形象有較大的負面影響。

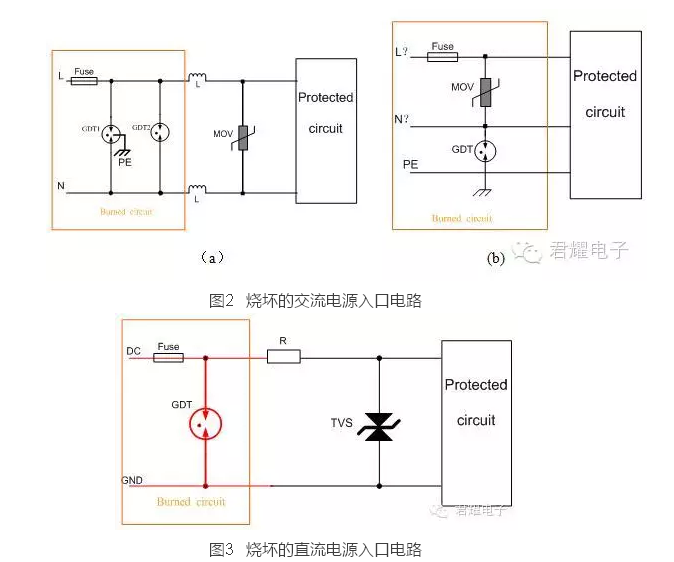

       通過對損壞產品的電源電路進行分析發現有一個共同點：即所采用的GDT都直接跨接在電源線路兩端，如下圖，（其中圖2（b）零線火線如果接反，GDT相當于接在火線）。這種設計很明顯忽視了放電管的續流問題，即當放電管動作后，續流的維持電壓可能低至10-30V，在上述兩個例子中電源的電壓都滿足這個條件，因此就會出現即使在過電壓消失以后，放電管仍然有可能維持短路的狀態。

大家知道短路的時候電流通常會很大，這個時候通常會燒保險絲，如果沒有保險絲或者用的保險絲的電流過大，可能先燒壞印制板。總之這種情況一旦發生，產品必然沒有辦法繼續工作，需要返修或者更換。

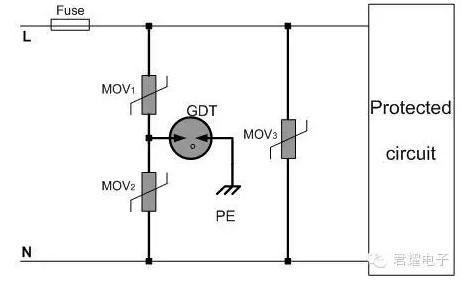

       因此為了解決GDT續流的問題，需要在電路中與它串聯另一種保護器件（壓敏電阻、瞬態抑制二極管等），這種器件需要能在過電壓消失的時候自動關閉，如下圖4經典的“3+1”結構 ---3顆壓敏電阻和1顆陶瓷氣體放電管組成的差模和共模防護：

                                                圖4 經典的3+1結構

       我們知道1.壓敏電阻的漏電流會加速壓敏電阻的老化；2.共模接地的壓敏電阻的漏電流會導致機殼帶電。因此不管從壽命角度還是從安全角度，減小共模漏電流非常重要。而這里的壓敏的漏電流主要有兩個部分：直流漏電流和交流漏電流。直流漏電流和絕緣電阻相關，交流漏電流主要和寄生電容相關，此處的MOV1和MOV2共用的GDT，因絕緣阻抗1G甚至10G歐以上，結電容低至0.5pf，能近乎完美地消除這兩種漏電流，提高安全性和可靠性。

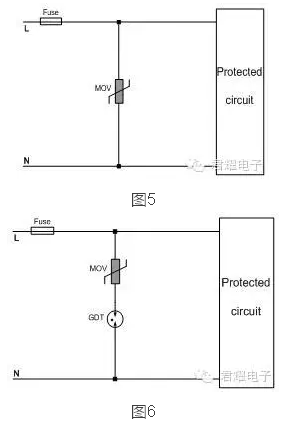

       我們注意到MOV3沒有與GDT串聯，是不是也可以同樣增加GDT ？或者說圖5和圖6哪個更好？因?yàn)椴钅５穆╇娏饔绊懙氖枪�耗和壽命，不至于影響人身安��，又因�(yàn)榇��?lián)后或多或少會影響防護的響應速度，因此差模中的放電管可以視被保護的電路特點來決定是否添加。

       另外我們知道浪涌防護電路的開啟電壓越低，其動作起來會越快，比如圖4中的MOV通常選型470V或560V，GDT為470V或600V，但是很多電子產品在申請相關認證的時候被要求做絕緣電阻和耐電壓試驗，這屬于一項最常規的安規試驗項目，其中需要在電源線和金屬機殼之間施加短時間高壓，高壓通常是工作電壓的幾倍以上，比如1500VAC，要求泄漏電流不超過一定規范（一般要求5mA-20mA）。

       當在施加AC1500V（峰值電壓超過2KV）的耐電壓試驗時，因?yàn)镸OV和GDT已充分擊穿，所以產生的電流會遠超過5mA的要求，因此試驗結果肯定會被判為不合格，我們也因此接到過很多例類似的案例咨詢。針對這種電路，最為簡單和有效的方法是將GDT的擊穿電壓調整到2500V或以上，這樣可以兼顧兩種試驗性能要求的同時，也可以保證封裝的基本一致。

       GDT在電源接口的應用不限于以上幾種情景，在電子產品的GND與PGND之間安裝GDT，當兩者之間突現高壓的時候，可以提供瞬間的等電位，避免打火等安全隱患。

       總之，在電源電路中GDT的作用廣泛，可以提高產品的安全性、工作壽命等，但如果應用不當，不但起不到保護作用，反而可能帶來意想不到的問題，因此在設計之初了解周全，是提高產品可靠性的必要條件，也是避免麻煩的最好的辦法。
