【臺灣君耀】電梯系統靜電、脈沖群、浪涌防護方案

【臺灣君耀】電梯系統靜電、脈沖群、浪涌防護方案

電梯系統架構

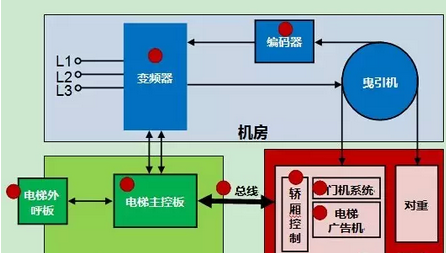

如圖1所示，電梯系統主要由三個部分構成：機房、層站、轎廂。機房是電梯的控制中心，轎廂是運送乘客和貨物的電梯組建，層站是電梯在當前樓層開門的站。君耀電子針對變頻器、編碼器、電梯外呼板、電梯主控板、總線、轎廂控制、門機系統、電梯廣告等有可以通過EN12016標準的電路保護方案。

圖1 電梯系統架構

浪涌防護原理

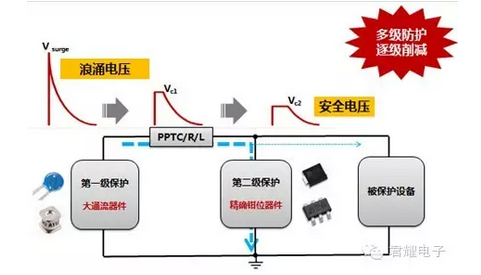

電子系統的防護一般采用“多級防護、逐級削減”的模式進行系統級的浪涌防護，其原理如框圖2。

第一級保護一般指最容易引入雷電的端口，如建筑物進線口、AC電源輸入端口等，一般采用大通流能力的器件，根據應用場合選取不同的器件。第二級防護與第一級防護類似，一般選用反應速度快鉗位電壓低的TVS、ESD等。由于第一級防護器件與第二級防護器件采用的過壓保護器件種類不同，擊穿電壓大小不同，響應時間不同，所以要在兩級過壓保護器件之間加退耦元件才能保證兩級過壓保護器件協同工作。退耦元件要求有一定的阻抗才能起到退耦的作用。

圖2 浪涌防護原理

保護器件選型原則

1、保護器件不影響被保護電路的正常工作，即保護器件的最大工作電壓大于被保護設備的正常工作電壓。保護器件的結電容要盡可能的小，為被保護設備在信號完整性及可靠性系統設計留有足夠的冗余度；

2、浪涌保護器件要滿足系統環境需求與防護標準，過壓浪涌保護時，自身不應被損壞；

3、過壓浪涌保護時后端設備不應被損壞，即要考慮后級被保護設備的脈沖耐壓等級；

4、浪涌過后，保護器件需恢復為高阻狀態，不影響電路正常工作。

變頻器電源保護方案

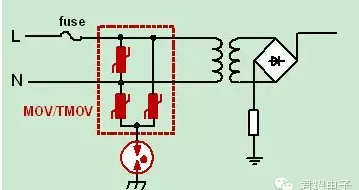

圖3a 單相電源防護方案

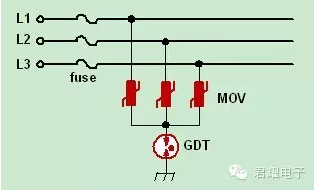

圖3b 三相電源防護方案

如圖3a，為單向電源防護方案，采用壓敏電阻串聯陶瓷氣體放電管。壓敏電阻為老化型元器件，操作過電壓、暫態過電壓等長期施加在MOV上會使MOV老化，其老化的表現就是漏電流增大，壓敏電壓減小。而陶瓷氣體放電管在關斷狀態下其絕緣阻抗為G歐級，與MOV串聯大部分電壓加在GDT上，可以有效減緩MOV的老化。三相電源保護方案與單相電源保護方案原理相同，電路連接如圖3b所示。

24V直流電源保護方案

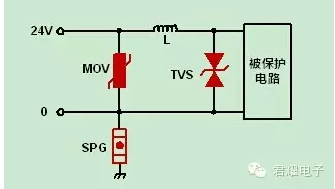

如圖4a，為24V直流電源保護方案。該方案采用兩級防護方案，第一級采用壓敏電阻（820KD10）串聯玻璃氣體放電管（BK13000702），玻璃氣體放電管也是減緩MOV的老化，相對于陶瓷氣體放電管（GDT）有較高的性價比。中間采用電感退耦，如線路工作電流較小也可以采用電阻或自恢復保險絲（PTC）進行退耦。第二級采用小功率TVS（SMBJ33CA）對瞬態干擾電壓進行二級鉗位。該方案可通過IEC61000-4-5 1.2/50μs&8/20μs 2Ω 2kV，正負5次間隔60s測試。 24V直流電源也可采用如圖4b的一級防護方案，該方案對保護器件的浪涌負荷要求較高，TVS要選擇相對較大功率的器件，如5.0SMDJ33CA。

圖4a 24V直流電源保護方案

圖4b 24V直流電源保護方案

SD卡靜電保護方案

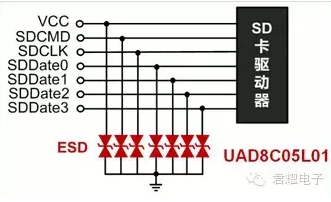

如圖5所示，采用分立器件UAD8C05L01對SD卡的電源線、數據線、時鐘信號等進行ESD防護。UAD8C05L01為SOD-882封裝的小型化器件，結電容典型值為0.4pF，完全滿足SD卡的通信速率要求。此方案可通過IEC61000-4-2 第四級（空氣放電15kV，接觸放電8kV）測試。

圖5 SD卡靜電保護

USB2.0接口靜電保護

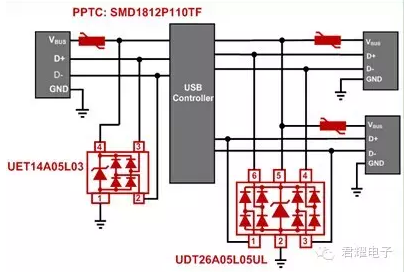

USB2.0接口靜電保護推薦2款ESD器件，線路連接示意圖如圖6所示。UET14A05L03可對一路USB2.0接口的電源線和數據線進行保護，該器件為SOT143封裝，線對地結電容典型值為0.8pF，完全不影響USB數據通信。UDT26A05L05UL可同時對2路USB2.0接口進行保護，該器件為SOT23-6L封裝，線對地結電容典型值為1pF。這兩個器件都滿足IEC61000-4-2 第四級（空氣放電15kV，接觸放電8kV）測試。

圖6 USB2.0靜電保護

100M以太網接口

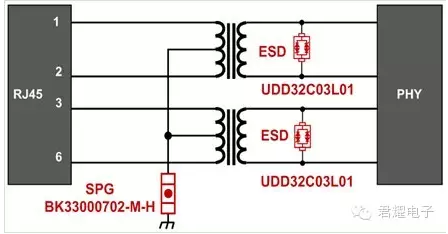

圖7為100M以太網保護方案，隔離變壓器之前采用玻璃氣體放電管（BK33000702-M-H）進行第一級共模防護。BK33000702-M-H是一款小型化耐受型玻璃放電管，相對于陶瓷氣體放電管具有體積小，反應速度快，價格便宜的優點。隔離變壓器之后采用UDD32C03L01進行差模防護。UDD32C03L01是一款低壓低電容高通流ESD防護器件，目前已大量應用于以太網的防護，得到客戶的充分肯定。該方案可通過IEC61000-4-5 10/700μs 40Ω差模2kV，共模4kV的測試。

圖7100M以太網保護方案

RS485接口保護方案

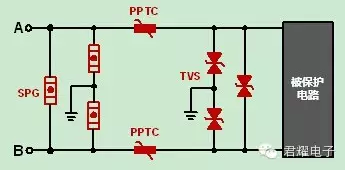

圖8a為RS485接口兩級保護方案，第一級采用玻璃氣體放電管（BK13000702-M）進行差共模保護，中間采用PTC（SMD1812P014TF）退耦，第二級采用TVS（SMBJ6.5CA）進行保護，該方案適合防護等級較高的場合，可滿足較高的浪涌防護測試要求：IEC61000-4-5，10/700μs 40Ω差模2kV，共模6kV的測試。圖8b采用低漏流TVS SMBJ6.5CA(IR50)，普通TVS漏電流較大，額定值標稱1mA以內，SMBJ6.5CA(IR50)漏電流為50uA以內，相對于普通TVS具有更高的可靠性。如果RS485接口只有靜電防護要求，也可以直接加一個SOT23封裝的靜電保護器件，如SDT23C712L02，線路連接如圖8c。

圖8a RS485接口兩級防護方案

圖8b RS485接口一級防護方案

圖8c RS485靜電保護方案

液晶顯示LVDS接口保護方案

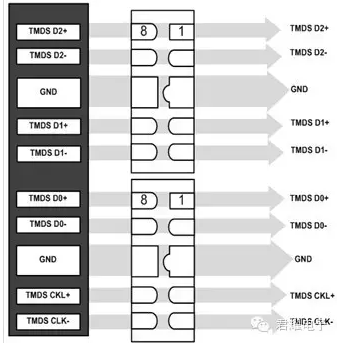

如圖9，為HDMI接口靜電保護方案，采用2顆UBQ10A05L04對其數據線和時鐘信號線進行保護。UBQ10A05L04為DFN-10封裝的低壓低電容ESD器件，I/O對地電容典型值為0.3pF，完全滿足HDMI信號高速傳輸要求。

圖9 HDMI接口保護方案
